Кнопочные посты

Кнопки и кнопочные посты – это электромеханические устройства, необходимые для управления промышленными станками, грузоподъемным оборудованием, транспортировочными тележками. Чаще всего кнопки и клавишные блоки применяют для включения и выключения электромоторов или для изменения направления движения роторов двигателей.

Преимущества кнопочных постов:

• оператору станка не требуется находиться в опасной зоне (вблизи вращающихся элементов станка) или на высоте для управления оборудованием;


• из отдельных клавиш или блоков можно собрать пост управления сложным промышленным оборудованием, например, конвейерной линией;


• срок службы электромеханических кнопок – не менее 5-10 лет, в зависимости от конструкции и частоты использования;


• монтаж и обслуживание клавишных блоков не требуют специальной подготовки от персонала, выполняются электриками любой квалификации (от 2-3 разрядов).

Устройство кнопок и кнопочных постов. Принцип их работы

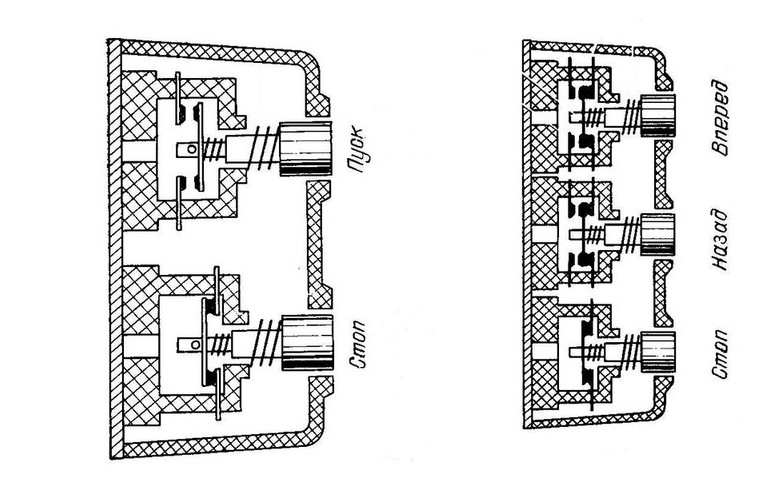

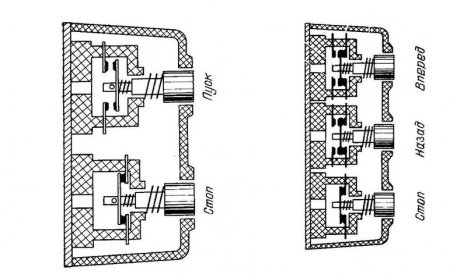

Кнопки или клавишные блоки состоят из пластикового основания, медной или латунной контактной группы, пружины, нажимного механизма, который включает в себя пластмассовый пятак и направляющие, по которым он перемещается. Клавиши различаются между собой формой и цветом. Пятаки кнопок «стоп» чаще всего окрашены в красный цвет, а «пуск» – в черный или зеленый.

На тыльной или боковой стороне корпуса размещены клеммы для подключения кабелей. Некоторые модели кнопочных постов нужно разбирать для подсоединения проводов, так как клеммы расположены под пластиковым кожухом.

Принцип работы устройства заключается в том, что если нажать на клавишу, то происходит смыкание контактов внутри корпуса. В результате электродвигатель запускается, останавливается или изменяется направление движения его ротора – зависит от схемы подключения мотора и кнопочного поста. Клавиши бывают:

• фиксируемыми – при нажатии на пятак он утапливается в корпус и защелкивается. Чтобы освободить клавишу, нужно нажать на нее вторично или повернуть по часовой стрелке;


• нефиксируемыми – кнопка свободно перемещается вдоль направляющих, при отпускании возвращается в исходное положение.

Характеристики кнопок и кнопочных постов

Вид исполнения кнопок – отдельные блоки, парные клавиши или многокнопочные пульты. Конструкция зависит от назначения комплектующих:

• клавиши аварийного отключения – выглядит как моноблок с одной кнопкой красного цвета;


• пост управления питанием – устройство с двумя кнопками: «пуск», «стоп»;


• пульт управления кран-балкой или тельфером – блок с четырьмя или 6 клавишами, на которые нанесены стрелки.

Прежде чем выбрать и купить кнопочный пост следует разобраться, на какое напряжение они рассчитаны. Максимальное значение – 440-660 Вольт.

Клавишные посты могут быть разработаны для эксплуатации в условиях повышенной влажности. Корпуса таких устройств защищены от попадания внутрь влаги. Взрывозащищенные посты типа «КПВТ» и «ПВК» применяются на объектах угольной, нефтяной, газовой промышленности. Конструкция их контактной группы исключает искрообразование.
